1、粗精組合雙重過濾器

在對工作介質要求高或工作環境較惡劣的液壓系統中，往往需要對工作介質進行粗、精多次過濾，為了簡化液壓系統，本公司設計了一種將粗、精兩重過濾組合在一起的粗精雙重過濾器，其結構如圖1所示，工作介質經第一級粗過濾網進行粗過濾，再進入第二級精過濾網進行精過濾，經過兩級過濾的工作介質再進入液壓管路中，生產廠家還可以根據過濾器的規格制成系列產品或模塊化產品，用戶可以根據使用要求進行多重選擇和組合，以滿足用戶對工作介質的精度要求。

圖1 粗精雙重過濾器

2、兩(多)級過濾器

在生產實踐中，過濾器大多帶有壓差指示和報警裝置，需要人工定時巡查，一些大型液壓站距離遠，站內環境差，容易漏查漏報。如果不能及時更換濾芯，就不能有效地控制油液污染度。一旦出現濾芯破裂的情況，過濾裝置本身就成了嚴重的污染源，其后果更不堪設想。此外，由于定時巡查費時費力，執行起來也比較困難。為了延長過濾器的使用壽命，我們設計了一種兩(多)級過濾器，如圖2所示，當?shù)谝患?jí)濾網起作用時，工作介質經第一級濾網，再經轉換滑套上的小孔進人管路，部分工作介質從第二級濾網進人管路，同時液壓力將通過密封圈壓緊密封圈座與第一級下蓋，當?shù)谝患?jí)濾網堵塞后，壓力逐漸增加，液壓力作用在密封圈座的下方，當液壓力達到壓力控制器中彈簧的彈力時，液壓力將推動轉換滑套向上滑動，使壓力控制器內的鋼球從球窩中滑出，并在密封圈座上的溝槽中滑動，使密封圈座上的小孔滑入第二級的下蓋中，油液從第一級下蓋的孔中進入第二級濾網，此時第二級濾網起作用，從而完成兩級過濾的轉換。壓力控制器中的彈簧剛度較小，僅需很小的壓力即可打開，而且此單向閥保險打開后就不再關閉，以減小負壓損失．但應注意的是，轉換滑套上小孔的位置，應與溝槽的位置錯開一定的相位，以便轉換滑套滑入第二級下蓋時，鋼球不至于掉入小孔內。這種新型過濾器可以根據用戶的需求，制成多級過濾器，以延緩使用壽命，從而降低液壓系統發生故障的可能性，特別是一些比較重要的場合和液壓站較遠，更換濾芯不方便時尤為有效。本過濾器還可根據其規格型號制成系列產品。

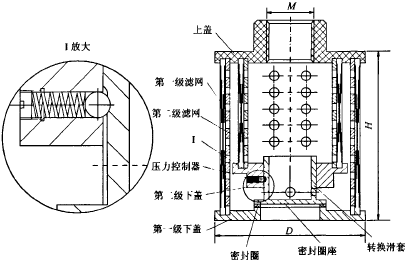

圖2 兩(多)級過濾器
