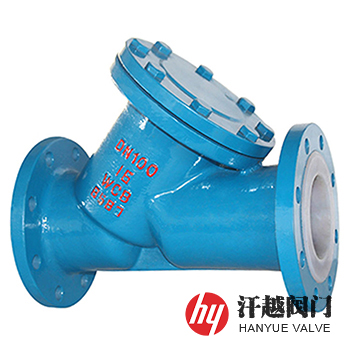

襯氟Y型過濾器

: 更新時間2024-09-29 08:50:00; 型??????? 號SY14C-A150、SY14S-A150; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN25 ~ DN300、NPS1 ~ NPS12; 公稱壓力PN2.5 ~ PN25、Class150; 簡??????? 介襯氟Y型過濾器利用模壓成型工藝方法，將氟塑料襯于殼體的內腔，形成襯里層，以隔絕金屬外殼與酸、堿、鹽等腐蝕性氣體或液體介質的直接接觸，從而保證其不被侵蝕。

詳細描述

襯氟Y型過濾器產品概述

襯氟Y型過濾器是一種利用模壓成型工藝方法，將氟塑料襯于殼體的內腔，形成襯里層，以隔絕金屬外殼與強腐蝕性物料的直接接觸，從而保證其可用于所有濃度的酸、堿、鹽及氧化劑、還原劑和有、無機溶劑等介質中不被侵蝕的襯四氟Y型過濾器。它的濾筒及濾網分別由聚四氟乙烯材料的多孔管和抽絲編織方孔篩網制成，當流體從入口端進入置有相應規格濾網的濾筒后，其堵塞物被阻擋，而干凈的濾液則能穿過網眼，從出口流出，進入設備和儀表。本產品可根據用戶需要設計成快開結構，具有耐腐蝕性能好、密封性優、適用范圍廣、濾網拆裝和清洗方便等特點，因此被廣泛應用在石油、石化、化工、制藥、染料等行業中氣相及液相物料中固體雜質的分離。

襯氟Y型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	HT250	WCB	CF8	CF3	CF8M	CF3M
2	器蓋	HT250	WCB	CF8	CF3	CF8M	CF3M
3	襯里層	F46/PFA	F46/PFA	F46/PFA	F46/PFA	F46/PFA	F46/PFA
4	濾筒濾網	F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA可溶性聚四氟乙烯
5	墊片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺柱	35	35	304	304	316	316
7	螺母	45	45	304	304	316	316

襯氟Y型過濾器性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
氣密性試驗壓力(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
過濾精度	10目 ~ 200目
工作溫度	-29℃ ~ 180℃

襯氟Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
2.5 ~ 25 (Class150) 20	25	165	115	2.5 ~ 25 (Class150) 20	100	355	230
	32	185	115		125	405	285
	40	200	145		150	480	315
	50	230	165		200	605	400
	65	295	175		250	680	430
	80	315	205		300	780	470
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

襯氟Y型過濾器結構圖

襯四氟Y型過濾器
