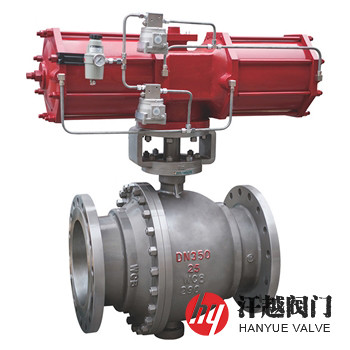

氣動固定球閥

: 更新時間2024-10-30 14:51:57; 型??????? 號Q647F、Q647H、Q647Y; 材??????? 質WCB、CF8、CF3、CF8M、CF3M; 公稱尺寸DN25 ~ DN1000、NPS1 ~ NPS40; 公稱壓力PN16 ~ PN420、Class150 ~ Class2500; 簡??????? 介氣動固定球閥由球體帶有固定軸的球閥和角行程氣動裝置及附件組成，借助于壓縮空氣的壓力推動氣缸活塞運動，并通過輸出軸在閥桿上端施加相應的轉矩傳遞給球體，使圓球旋轉90°，以實現閥門的全開或全關的動作。

詳細描述

氣動固定球閥產品概述

氣動固定球閥由球體帶有固定軸的球閥和角行程氣動裝置及附件組成，借助于壓縮空氣的壓力推動氣缸活塞運動，并通過輸出軸在閥桿上端施加相應的轉矩傳遞給球形體，使圓球旋轉90°，以實現閥門的全開或全關的動作。該閥的球體支撐方式為固定式，具有轉矩小、閥座變形小、密封性能穩定及可靠性高等特點，特適用于高壓和大口徑的工況。本產品執行機構有單、雙作用兩種，現以單作用型描述閥門動作原理，當DC 24V遠程控制信號接入電磁閥，接通電源，電磁閥得電打開氣流通道，壓力為400KPa~700KPa的氣源進入氣缸，執行器通過傳動桿，帶動球體做90°旋轉，閥開啟，關閉電源，電磁閥失電，彈簧復位，切斷氣源，執行器在內置彈簧的作用下向相反方向轉動90°，閥關閉。
