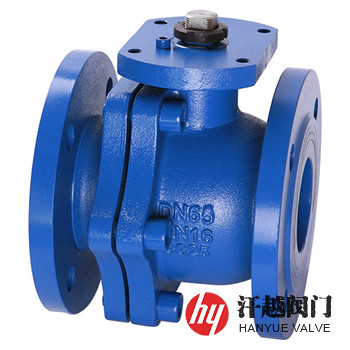

德標球閥產品概述

德標球閥無論是技術要求、材料、試驗方法、檢驗規則，還是外形及連接尺寸均按DIN標準，其設計采用DIN 3357，結構長度符合DIN 3202要求，法蘭端按DIN 2543~2545的規定。該閥按結構形式分為浮動球和固定球二種，浮動球球閥由于球體下端無固定支承，閥關閉時，在流體壓力作用下，球體將產生相應的位移，離開入口端密封座而壓緊在出口端密封座上，使介質在出口端密封座受到阻截，即實際上只有出口端密封座發揮密封作用，而入口端密封座與球體間保持一很小的浮動間隙，當高壓或公稱通徑大于DN200時，通常設計成固定球，它的球體不產生浮動量，可保證雙向密封，使閥門的啟閉扭矩減小，密封座上的載荷波動幅度較小。本產品有帶高平臺和不帶兩種，廣泛應用于石化、化工、制藥、造紙、環保、電力等行業。

德標球閥部件材料

德標球閥技術規范

德標球閥主要尺寸

德標球閥結構圖
