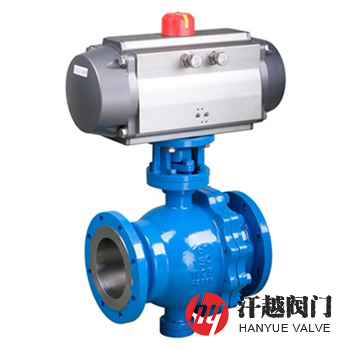

氣動法蘭球閥產品概述

氣動法蘭球閥由法蘭連接端的浮動球或固定球球閥與氣動裝置組成，通過控制系統控制氣源的輸入口和排氣口推動活塞運動，從而使輸出軸驅動閥桿帶動球體在閥腔內作小于360°正反向回轉來實現閥門的二位切斷和調節功能，當球形體通孔與法蘭通徑處在同一軸線上時，其便完成了開啟動作，反之則關閉。該閥可按客戶要求配置電磁閥和限位開關裝置，從而可達到遠距離集中控制的目的，可滿足微機自動化操作的需要。

氣動法蘭球閥如需開啟時，電磁閥得電，壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸逆時針?lè)较蜣D(zhuǎn)動，與之采用方套連接的閥桿跟隨轉動，同時也帶動球體逆時針?lè)较蛐D(zhuǎn)90°，使閥處于接通狀態，兩活塞側面的空氣由B口排出，相反，要關閉閥門時，壓縮空氣由B口輸入，使左右活塞向中部移動，輸出軸順時針?lè)较蜣D(zhuǎn)動，驅使球形體順時針?lè)较蛐D(zhuǎn)90°，使閥處于斷開狀態，兩活塞中間的空氣由A口排出。

氣動法蘭球閥部件材料

氣動法蘭球閥性能規范

氣動法蘭球閥主要尺寸

氣動法蘭球閥結構圖

如果你需訂購我廠氣動球閥產品，咨詢時煩請說明結構形式、公稱壓力、公稱尺寸、閥體材質、內件材料、介質溫度、氣缸類型和附件要求等。
