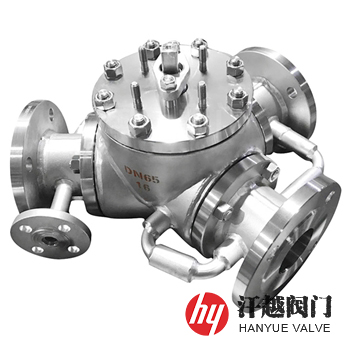

夾套Y型三通球閥產品概述

夾套Y型三通球閥是一種同時具有加熱、保溫和介質流向切換功能，且適合安裝在Y形管路系統中輸送常溫下易凝固、易結晶物料的三通球閥，其閥體進料口與兩出料口之間被設計成135°角或三個通道之間互成120°夾角，閥腔中設有孔道成135度或120度角的帶柄球體，并通過驅動裝置帶動球桿在閥內作135°或120°旋轉，以實現入口端與任意出口端流通或切斷，從而達到對兩種不同流向的切換。該閥閥體外側焊裝有金屬夾套，并與保溫加熱流體進出口接管相連接，在低溫的情況下，通過對閥體進行流動加熱和保溫的方法來防止閥內介質凝固或結晶，改善物料的流動特性。本產品的球體與閥桿通常為一體鑄造成型，從而提高了同心度精度，其可根據工況需要，將閥體兩出口之間的夾角設計成90°或120°及其他角度等。

夾套Y型三通球閥部件材料

夾套Y型三通球閥性能規范

夾套Y型三通球閥主要尺寸

夾套Y型三通球閥結構圖

如果你需訂購我廠保溫球閥系列產品，咨詢時請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、法蘭標準及密封面型式等。選擇本產品前請確定好兩出口端之間的角度。
