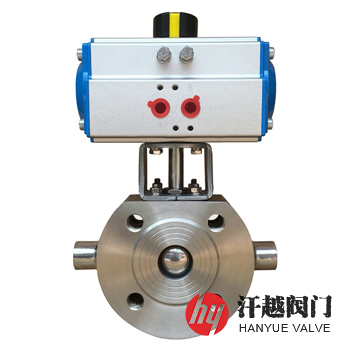

對夾式保溫球閥產品概述

對夾式保溫球閥是一種由閥體、端蓋、球體、閥座、閥桿和操作機構及附件等部件組成的保溫夾套超薄型球閥，其閥體呈扁圓柱體形，并在它的兩側分別焊接有帶有保溫加熱流體入口和出口的金屬夾套，用于循環注入蒸汽或熱油及其他保溫介質，確保閥內物料能夠正常工作。該閥閥座為環形鑲在閥體和端蓋之間所設有的凹槽內，端蓋通過螺紋與閥體擰固而壓緊，球體環抱在兩閥座之間，閥桿穿過閥體上部的閥桿孔，底端與球體聯動連接，頂端與操作機構固定連接，操作機構經閥桿帶動球體旋轉，從而實現開啟或截斷通道。本產品采用超薄結構設計，使閥的連接結構長度大大縮短，節約了安裝空間，主要適用于石油、化工、治金、制藥等各類系統中，以輸送常溫下會凝固或結晶的高粘度介質。

對夾式保溫球閥部件材料

對夾式保溫球閥性能規范

對夾式保溫球閥主要尺寸

對夾式保溫球閥結構圖

如果你需訂購我廠保溫球閥產品，咨詢時煩請說明型號規格、公稱壓力、公稱尺寸、閥體和內件材質、工作介質、使用溫度、驅動方式等，本產品保溫加熱流體進出接口有螺紋和法蘭兩種連接方式。
