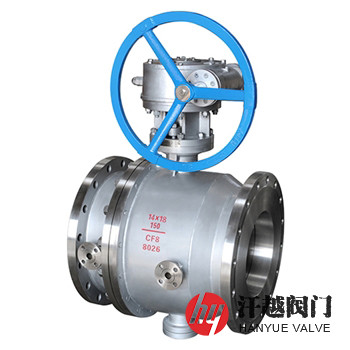

保溫固定球閥由外圍環繞有且焊接有金屬夾套的左右閥體、帶有固定軸的球體、閥桿、閥座等零部件和驅動裝置組成，其通過夾套與殼體之間的空腔，可以對球閥進行充分的流動加熱，以防止閥內介質結焦或結晶。該閥球體由閥桿和固定軸支撐于閥腔內，球體隨閥桿轉動，以實現啟閉動作，從而達到截?cái)嗷蚪油ü苈分械慕橘|(zhì)，它采用固定球的結構型式，具有轉矩小、閥座變形小、密封性能穩定及使用時間長等特點，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失，因此，特適合用在高壓、大通徑，介質易凝固或易結晶的工況場合。本產品通過保溫夾套能夠?qū)Πǚㄌm根部在內的整個閥體進行保溫加熱，以保證所輸送的介質不因溫度變化而發生相變，或產生結晶現象。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 體 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SST+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 固 定 軸 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 9 | 保溫夾套 | ASTM A106-B | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 | ASTM A240 304 |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

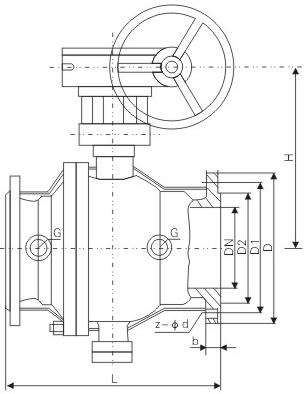

| 公稱壓力 Class | 公稱尺寸 NPS | 連接端規格 A×B(in) | 結構長度 L(mm) | 公稱壓力 Class | 公稱尺寸 NPS | 連接端規格 A×B(in) | 結構長度 L(mm) |
| 150 | 2 | 2×3 | 178 | 150 | 10 | 10×12 | 533 |
| 2? | 2?×4 | 190 | 12 | 12×16 | 610 | ||
| 3 | 3×5 | 203 | 14 | 14×18 | 686 | ||
| 4 | 4×6 | 229 | 16 | 16×20 | 762 | ||
| 5 | 5×8 | 356 | 18 | 18×24 | 864 | ||
| 6 | 6×8 | 394 | 20 | 20×24 | 914 | ||
| 8 | 8×10 | 457 | 24 | 24×28 | 1067 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體和內件材質、使用介質、工作溫度等，本產品保溫加熱流體進出接口連接方式有焊接、螺紋和法蘭三種。
