不銹鋼高壓球閥

: 更新時間2024-10-30 14:57:42; 型??????? 號Q41N、Q41H、Q41Y、Q47N、Q47H、Q47Y; 材??????? 質CF8、CF3、CF8M、CF3M、CF8C、310S、904L; 公稱尺寸DN15 ~ DN1000、NPS? ~ NPS40; 公稱壓力PN110 ~ PN420、Class600 ~ Class2500; 簡??????? 介不銹鋼高壓球閥是一種承壓殼體和金屬內件由不銹鋼鍛件(即采用電爐或氧氣轉爐冶煉并經爐外精煉的鎮靜鋼)加工而成，滿足耐高壓、耐低溫和耐腐蝕等工況使用要求的球閥。

詳細描述

不銹鋼高壓球閥產品概述

不銹鋼高壓球閥是一種承壓殼體和金屬內件由不銹鋼鍛件(即采用電爐或氧氣轉爐冶煉并經爐外精煉的鎮靜鋼)加工而成，滿足耐高壓、耐低溫和耐腐蝕等工況使用要求的球閥，為防止其應力的集中，將它的主體構造與兩閥座部分沿閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，閥桿構件在高壓下準確的球體中心位置，確保了閥門良好的操作性能。該閥主體部件通常由鋼錠、鋼胚或軋材鍛造成型，克服了鑄鋼件易出現的疏松、縮孔、氣孔、砂眼和夾砂等固有缺陷，因此特適合安裝在高壓管線輸送系統中用以根據需要控制介質的流通或截止。本產品采用雙向密封結構，安裝和維護都很簡便，能以任意方向安裝于管道中的任意部位。

不銹鋼高壓球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
2	連接體	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
5	閥桿	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	連接盤	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L
8	固定軸	ASTM A182 F304	ASTM A182 F304L	ASTM A182 F316	ASTM A182 F316L

不銹鋼高壓球閥性能規范

公稱壓力Class	600	900	1500	2500
殼體試驗壓力(MPa)	16.5	22.5	39.2	65.2
高壓密封試驗壓力(MPa)	12.1	16.5	28.6	47.75
低壓密封試驗壓力(MPa)	0.55±0.15	0.55±0.15	0.55±0.15	0.55±0.15
設計制造	ASME B16.34-2013、API 608-2008、API 6D-2014
結構長度	ASME B16.10-2017、API 6D-2014
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 598-2016、API 6D-2014

不銹鋼高壓球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	d	L	公稱壓力 Class	公稱尺寸 NPS	d	L
600	2	49	292	900	2	49	368
	2 ?	62	330		2 ?	62	419
	3	74	356		3	74	381
	4	100	432		4	100	457
	6	150	559		6	150	610
	8	201	660		8	201	737
	10	252	787		10	252	838
	12	303	838		12	303	965
	14	334	889		14	322	1029
	16	385	991		16	373	1130
	18	436	1092		18	423	1219
	20	487	1194		20	471	1321
	24	589	1397		24	570	1549
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

不銹鋼高壓球閥結構圖

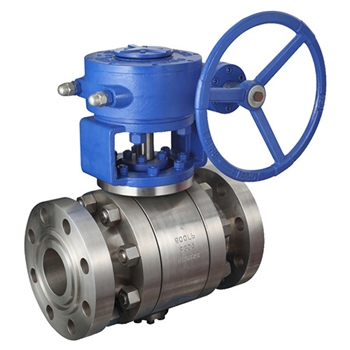

不銹鋼高壓球閥

上一條：高壓球閥下一條：電動固定球閥

相關產品
