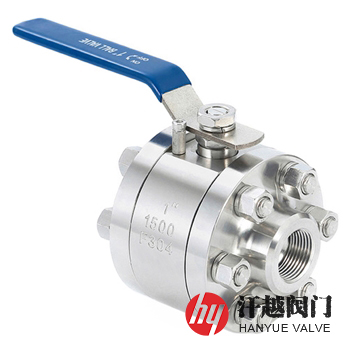

螺紋高壓球閥是一種端部連接形式采用便于裝拆的內、外螺紋，宜安裝在介質工作壓力Class600~Class2500、公稱尺寸NPS?~NPS2?的管路系統中作開關閥使用的鍛鋼球閥，其閥蓋通過螺栓配螺母固定在閥體上，密封圈安裝在閥座內，球體放置在閥體的空腔內，球的頂部固定有閥桿，并通過填料與填料壓蓋密封，閥桿上端設置有用于帶動球形體轉動的驅動裝置，當圓球的通孔與閥體通道中線重合，閥便完成了開啟，反之則關閉。該閥進出口端可按用戶要求車成G、ZG、R、Rc、BSP、NPT及其他螺紋，方便與管道或設備相連，它的流道形狀可根據需要設計成全通徑或縮徑，其中全徑閥門在全開啟位置時，流道與管道內徑相同，無阻擋。本產品具有承壓高，啟閉時間短，密封可靠、重量輕等特點。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | O 型 圈 | VITON | VITON | VITON | VITON | VITON |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓套 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 8 | 左右閥蓋 | ASTM A105 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 公稱壓力Class | 600 | 800 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 21.0 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 15.4 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | API 608-2008、MSS SP-118-2007、BS 5351:1986 | ||||
| 螺紋標準 | ASME B1.20.1-2013、ANSI B1.20.1-1983、BS 21:1985 | ||||
| 檢驗試驗 | API 598-2016、MSS SP-61-2019、BS 6755-1:1986 | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 800 | ? | 6 | 92 | 1500 | ? | 6 | 92 |
| ? | 9 | 92 | ? | 9 | 92 | ||
| ? | 12.5 | 92 | ? | 13 | 92 | ||
| ? | 17 | 111 | ? | 19 | 111 | ||
| 1 | 24 | 127 | 1 | 25 | 127 | ||
| 1 ? | 30 | 140 | 1 ? | 32 | 140 | ||
| 1 ? | 37 | 152 | 1 ? | 38 | 152 | ||
| 2 | 49 | 178 | 2 | 49 | 178 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
