高壓三通球閥產品概述

高壓三通球閥宜安裝在壓力級別大于PN110(Class600)小于或等于PN420(Class2500)的管路系統中用于改變介質流動方向，起分配、分流或混合物料的作用，其閥體內部設有三條流體通道，三個流道在同一平面，球體放置在閥腔內的中部位置，球形體與閥體之間有密封圈和閥座，閥桿固定在球形體上方，且與三條流道所在平面垂直，閥桿上端穿過閥蓋與手柄或其他驅動裝置相連，通過它旋轉球體與管道相對角度即可實現介質流向的切換。該閥主體部件通常使用鍛造的方法制造，材料質密，綜合機械性能好，平安性有保障，徹底解決了高壓流體連續生產過程中的切換問題。本產品有Y形、L形和T形三種結構形式，具有切換平穩、承壓高、密封性好、使用時間長、開啟過程簡單和力矩小等特點。

高壓三通球閥部件材料

高壓三通球閥性能規范

高壓三通球閥主要尺寸

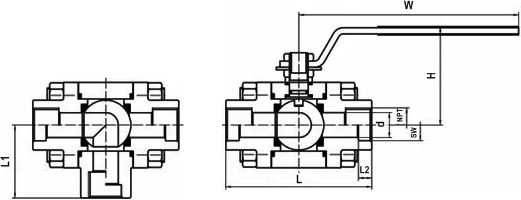

高壓三通球閥結構圖
